Система мониторинга оборудования

Система мониторинга оборудования

Система мониторинга промышленного оборудования

    Система представляет собой аппаратно-программный комплекс, объединяющий в единое цифровое пространство системы управления и парк оборудования организации.

Комплекс состоит из:

Системы управления заданиями (реализована на платформах Windows, IOS, Android);


Системы визуальной отчётности (реализована на платформах Windows, IOS, Android);


Блока съёма данных с Вашего оборудования;


Серверов обработки данных.

Назначение комплекса:


управление загрузкой оборудования заказчика;


управление испытаниями продукции;


управление качеством выпускаемой продукции;


управление техническим обслуживанием и ремонтом оборудования;


управление послепродажным обслуживанием изделий.




Архитектура решения





Основные решаемые задачи

  1. планирование работы оборудования на основе сменно-суточных заданий;
  2. планирование и контроль проведения испытаний;
  3. определение доступности ресурсов оборудования;
  4. предоставление оперативных и аналитических данных об эффективности использования технологического оборудования;
  5. предоставление информации о ремонтах и обслуживании оборудования;
  6. контроль удовлетворения рекламаций;
  7. контроль качества выпускаемой продукции.

Возможна адаптация под Ваши задачи



Вращающиеся контактные устройства

Вращающиеся контактные устройства

Вращающиеся контактные устройства

  1. Передача между стационарной и поворотной частями силовых напряжений (токов), релейных, информационных, высокочастотных и оптических сигналов.
  2. Климатическое исполнение по ГОСТ 15150-69 – «В» (все климатическое)
  3. Степень пылеводозащищённости по ГОСТ 14254-96 - до IP66
  4. Конфигурация и габариты – под требования заказчика



Наименование Характеристики
Момент сопротивления вращению подвижной части
  • от 0,05 Н*м
  • Передаваемые силовые мощности
  • более 100 кВт
  • Информационные каналы
  • «Манчестер-II» по ГОСТ Р 52010-2003
  • RS 485 по ГОСТ Р МЭК 60870-5-103-2005
  • CAN по ГОСТ Р ИСО 11898-1-2015
  • USB по ГОСТ Р МЭК 62680-4-2015
  • Видеосигнал по ГОСТ 7845-92
  • Fast Ethernet (Ethernet 100Base-TХ)
  • Gigabit Ethernet (Ethernet 1000Base-T)
  • Высокочастотные каналы
  • диапазон частот от 100 до 3000 МГц
  • мощность до 100 Вт
  • Оптический канал
  • Двухспектральный, типа WDM со скоростью до 10 Гбит/с

  •

    Базовые несущие конструкции

    Базовые несущие конструкции

    Шкафы, стойки, базовые несущие конструкции

    Шкафы, стойки, базовые несущие конструкции (БНК) из прочного алюминиевого профиля предназначены для компактного размещения оборудования ответственного применения на стационарных и подвижных объектах. БНК предназначены для размещения как оборудования в соответствии с форм-факторами по ГОСТ Р МЭК 60297 3 101-2006, так и нестандартного оборудования.

    Области применения:

    1. Морские и речные суда
    2. Железнодорожная и автомобильная техника
    3. Радиоэлектронное и электротехническое оборудование
    4. Телекоммуникационное оборудование
    5. Энергетика
    6. Мобильные контрольно-измерительные лаборатории
    7. Медицина и др.

    Основные преимущества:

    1. Защита от внешних воздействующих факторов
    2. Устойчивость к механическим нагрузкам
    3. Удобство в установке и электромонтаже
    4. Наличие элементов заземления для защиты от поражения электрическим током
    5. Возможность компактного размещения (в том числе и нестандартного оборудования)


    Система управления "Умный дом"

    Система управления "Умный дом"

    Система управления «УМНЫЙ ДОМ»

       Современная система автоматизации и управления инженерными системами дома позволяет полностью автоматизировать все домашние процессы и сделать вашу жизнь современной и безопасной. Иными словами эта технология представляет собой систему домашней автоматизации, призванную сделать жизнь человека максимально комфортной.

    ОСНОВНЫЕ ФУНКЦИИ:
    • Управление освещением;
    • Управление системой вентиляции;
    • Управление системой кондиционирования;
    • Поддержание температуры;
    • Управление жалюзи;
    • Управление ландшафтным освещением;
    • Управление воротами и дверьми;
    • Цифровое видеонаблюдение;
    • Контроль доступа;
    • Контроль качества воздуха в помещениях;
    • Учет и контроль расхода ресурсов;
    • Управление различными видами нагрузок;
    • Мониторинг технического состояния (предупреждение аварийных состояний посредством применения датчиков загазованности, затопления и др.).
    СПОСОБЫ УПРАВЛЕНИЯ:
    • Автономное управление с ПК, планшета, смартфона;
    • Интеграция в системы диспетчеризации зданий;
    • Интерфейс передачи данных: Dali, KNX, Modbus и т.п.;

    Система управления освещением

    ОСНОВНЫЕ ФУНКЦИИ:
    • Управление всеми источниками света в здании;
    • Создание сценариев управления в зависимости от времени, даты, определенного события и др.;
    • Регулировка яркости;
    • Экономия ресурсов;
    • Автоматическое включение и выключение светильников;
    • Управление различными типами нагрузок;
    • Управление по расписанию;
    • Контроль исправности элементов системы.
    СФЕРЫ ПРИМЕНЕНИЯ:
    1. Офисные и административные здания
    2. Складские помещения
    3. Гостиницы
    4. Парковки и охраняемые территории
    5. Многоквартирные жилые дома
    6. Промышленные предприятия
    7. Торговые комплексы
    8. Учебные учреждения

    Структура системы управления освещением



    УРОВНИ СИСТЕМЫ УПРАВЛЕНИЯ:

    1. Контроллер – «мозг» «Умного дома» со встроенным программным обеспечением, который активирует команды автономно или выполняет задачи, заданные человеком в «ручном режиме».

    2. Информационная шина со шлюзами и маршрутизаторами является связующим звеном («нервной системой») "Умного дома". Передает команды от управляющих устройств к исполнительным.

    3. Исполнительные устройства - устройства непосредственно исполняющие команды (датчики движения, «умные» выключатели, «умные» розетки, датчики света, климат-контроллеры, светильники, «умные» диммеры и т.п.)



    Автоматическая система мониторинга

    Автоматическая система мониторинга

    Автоматическая система мониторинга

    На сегодняшний день большинство систем мониторинга, работающих без подключения к сети передачи данных, не позволяют оперативно реагировать на изменения температуры, влажности, освещенности, вибрации, давления, а лишь фиксируют произошедшие события, не позволяя изменить их ход.

    Применение автоматической системы мониторинга, исключающей вмешательство человека в сбор и обработку данных, которая позволит заказчику оперативно реагировать на отклонения регистрируемых параметров и, как следствие, избежать порчи продукции является актуальной задачей.

    Предлагаемая «НПО ПКРВ» автоматическая система мониторинга позволяет автономно производить регистрацию необходимых параметров и передавать информацию по беспроводному каналу связи на базовую станцию, с последующей передачей по GSM на внешний сервер.

    Автоматическая система мониторинга может быть выполнена в 2 исполнениях:
    1. Автономный логгер + шлюз
    2. ALL IN ONE (автономный логгер с функцией передачи информации по GSM на внешний сервер)

    Автономный логгер («Датчик»)

    «Датчик» представляет собой мобильное устройство, обеспечивающее возможность измерения, хранения и передачи следующих параметров:

    • Температура (диапазон -40...+50 ⁰С, точность 0.5⁰С);
    • Влажность (диапазон 0-100%, точность 2%);
    • Давление (диапазон от 50-115 кПа);
    • Вибрация (±2g);
    • Освещенность;
    • Уровень СО/СО2;
    • Уровень заряда батареи.

    Измеренные значения параметров сохраняются во внутреннюю память устройства, обеспечивающей хранение измерений за период не менее 60 суток. Интервал измерений устанавливается удаленно в диапазоне 1-60 мин с шагом 1 мин. Конструктивное исполнение датчика удовлетворяет требованиям IP67. Передача данных на шлюз осуществляется по радиоканалу на частоте 868,7- 869,2 МГц.

    Шлюз

    Шлюз представляет устройство с возможностью настенного монтажа и подключения внешней антенны. Шлюз по радиоканалу получает информацию от датчиков и передает ее через мобильный интернет на внешний сервер. Шлюз обслуживает до 1000 датчиков одновременно. Конструктивное исполнение шлюза удовлетворяет требованиям IP66. Конфигурирование шлюза осуществляется через web интерфейс.


    ALL IN ONE

    All in one датчик представляет собой мобильное устройство. обеспечивающее возможность измерения, хранения и передачи следующих параметров:

    • Температура (диапазон -40...+50 ⁰С, точность 0.5⁰С);
    • Влажность (диапазон 0-100%, точность 2%);
    • Давление (диапазон от 50-115 кПа);
    • Вибрация (±2g);
    • Освещенность;
    • Уровень СО/СО2;
    • Уровень заряда батареи.

    Измеренные значения параметров сохраняются во внутреннюю память устройства. Емкость внутренней памяти обеспечивает хранение измерений за период не менее 7 суток. Передача данных на внешний сервер осуществляется в режиме GSM. Срок работы устройства без подзарядки не менее 8 суток.


    Система мониторинга промышленного оборудования

        Система представляет собой аппаратно-программный комплекс, объединяющий в единое цифровое пространство системы управления и парк оборудования организации.

    Комплекс состоит из:

    Системы управления заданиями (реализована на платформах Windows, IOS, Android);


    Системы визуальной отчётности (реализована на платформах Windows, IOS, Android);


    Блока съёма данных с Вашего оборудования;


    Серверов обработки данных.

    Назначение комплекса:


    управление загрузкой оборудования заказчика;


    управление испытаниями продукции;


    управление качеством выпускаемой продукции;


    управление техническим обслуживанием и ремонтом оборудования;


    управление послепродажным обслуживанием изделий.




    Архитектура решения





    Основные решаемые задачи

    1. планирование работы оборудования на основе сменно-суточных заданий;
    2. планирование и контроль проведения испытаний;
    3. определение доступности ресурсов оборудования;
    4. предоставление оперативных и аналитических данных об эффективности использования технологического оборудования;
    5. предоставление информации о ремонтах и обслуживании оборудования;
    6. контроль удовлетворения рекламаций;
    7. контроль качества выпускаемой продукции.

    Возможна адаптация под Ваши задачи



    Вращающиеся контактные устройства

    1. Передача между стационарной и поворотной частями силовых напряжений (токов), релейных, информационных, высокочастотных и оптических сигналов.
    2. Климатическое исполнение по ГОСТ 15150-69 – «В» (все климатическое)
    3. Степень пылеводозащищённости по ГОСТ 14254-96 - до IP66
    4. Конфигурация и габариты – под требования заказчика



    Наименование Характеристики
    Момент сопротивления вращению подвижной части
  • от 0,05 Н*м
  • Передаваемые силовые мощности
  • более 100 кВт
  • Информационные каналы
  • «Манчестер-II» по ГОСТ Р 52010-2003
  • RS 485 по ГОСТ Р МЭК 60870-5-103-2005
  • CAN по ГОСТ Р ИСО 11898-1-2015
  • USB по ГОСТ Р МЭК 62680-4-2015
  • Видеосигнал по ГОСТ 7845-92
  • Fast Ethernet (Ethernet 100Base-TХ)
  • Gigabit Ethernet (Ethernet 1000Base-T)
  • Высокочастотные каналы
  • диапазон частот от 100 до 3000 МГц
  • мощность до 100 Вт
  • Оптический канал
  • Двухспектральный, типа WDM со скоростью до 10 Гбит/с

  •

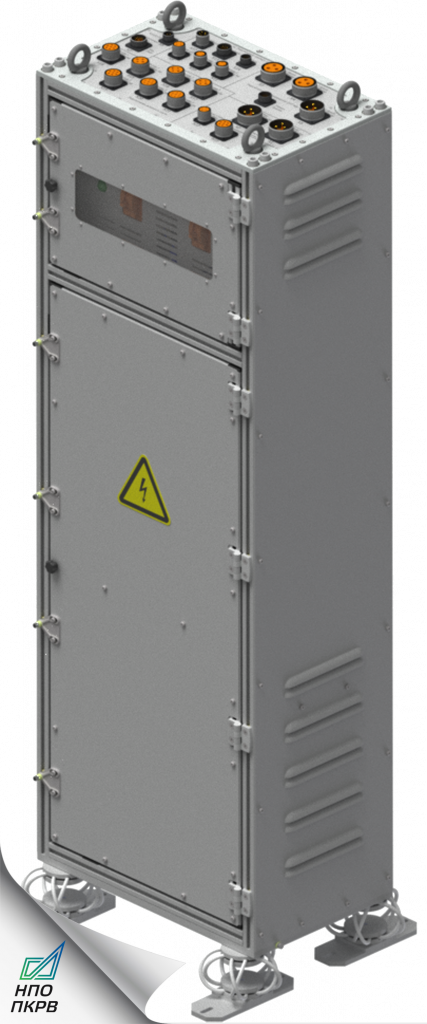

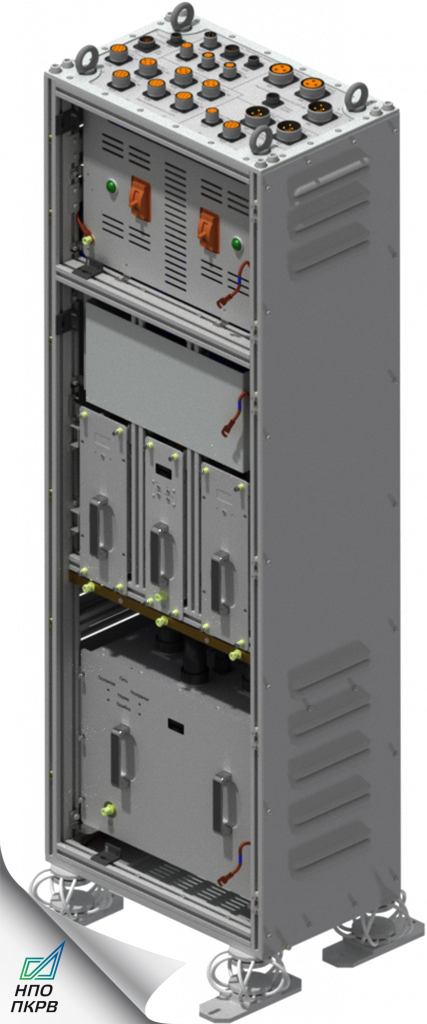

    Шкафы, стойки, базовые несущие конструкции

    Шкафы, стойки, базовые несущие конструкции (БНК) из прочного алюминиевого профиля предназначены для компактного размещения оборудования ответственного применения на стационарных и подвижных объектах. БНК предназначены для размещения как оборудования в соответствии с форм-факторами по ГОСТ Р МЭК 60297 3 101-2006, так и нестандартного оборудования.

    Области применения:

    1. Морские и речные суда
    2. Железнодорожная и автомобильная техника
    3. Радиоэлектронное и электротехническое оборудование
    4. Телекоммуникационное оборудование
    5. Энергетика
    6. Мобильные контрольно-измерительные лаборатории
    7. Медицина и др.

    Основные преимущества:

    1. Защита от внешних воздействующих факторов
    2. Устойчивость к механическим нагрузкам
    3. Удобство в установке и электромонтаже
    4. Наличие элементов заземления для защиты от поражения электрическим током
    5. Возможность компактного размещения (в том числе и нестандартного оборудования)

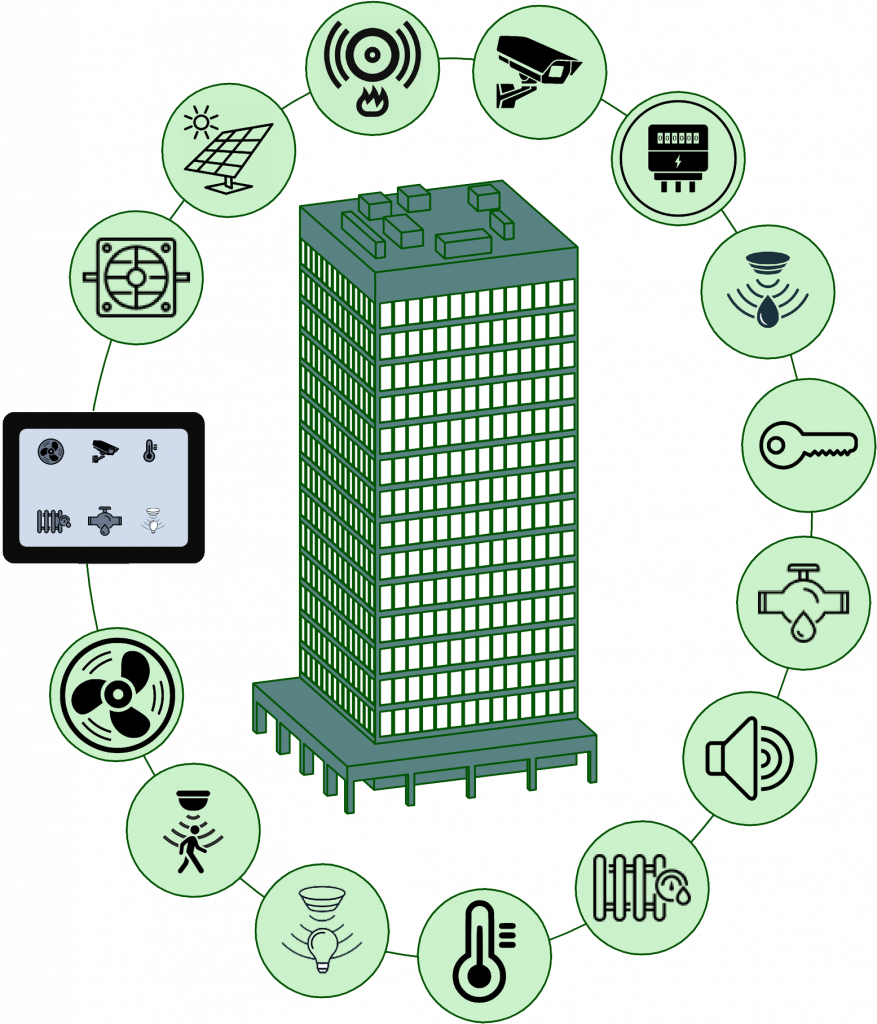

    Система управления «УМНЫЙ ДОМ»

       Современная система автоматизации и управления инженерными системами дома позволяет полностью автоматизировать все домашние процессы и сделать вашу жизнь современной и безопасной. Иными словами эта технология представляет собой систему домашней автоматизации, призванную сделать жизнь человека максимально комфортной.

    ОСНОВНЫЕ ФУНКЦИИ:
    • Управление освещением;
    • Управление системой вентиляции;
    • Управление системой кондиционирования;
    • Поддержание температуры;
    • Управление жалюзи;
    • Управление ландшафтным освещением;
    • Управление воротами и дверьми;
    • Цифровое видеонаблюдение;
    • Контроль доступа;
    • Контроль качества воздуха в помещениях;
    • Учет и контроль расхода ресурсов;
    • Управление различными видами нагрузок;
    • Мониторинг технического состояния (предупреждение аварийных состояний посредством применения датчиков загазованности, затопления и др.).
    СПОСОБЫ УПРАВЛЕНИЯ:
    • Автономное управление с ПК, планшета, смартфона;
    • Интеграция в системы диспетчеризации зданий;
    • Интерфейс передачи данных: Dali, KNX, Modbus и т.п.;

    Система управления освещением

    ОСНОВНЫЕ ФУНКЦИИ:
    • Управление всеми источниками света в здании;
    • Создание сценариев управления в зависимости от времени, даты, определенного события и др.;
    • Регулировка яркости;
    • Экономия ресурсов;
    • Автоматическое включение и выключение светильников;
    • Управление различными типами нагрузок;
    • Управление по расписанию;
    • Контроль исправности элементов системы.
    СФЕРЫ ПРИМЕНЕНИЯ:
    1. Офисные и административные здания
    2. Складские помещения
    3. Гостиницы
    4. Парковки и охраняемые территории
    5. Многоквартирные жилые дома
    6. Промышленные предприятия
    7. Торговые комплексы
    8. Учебные учреждения

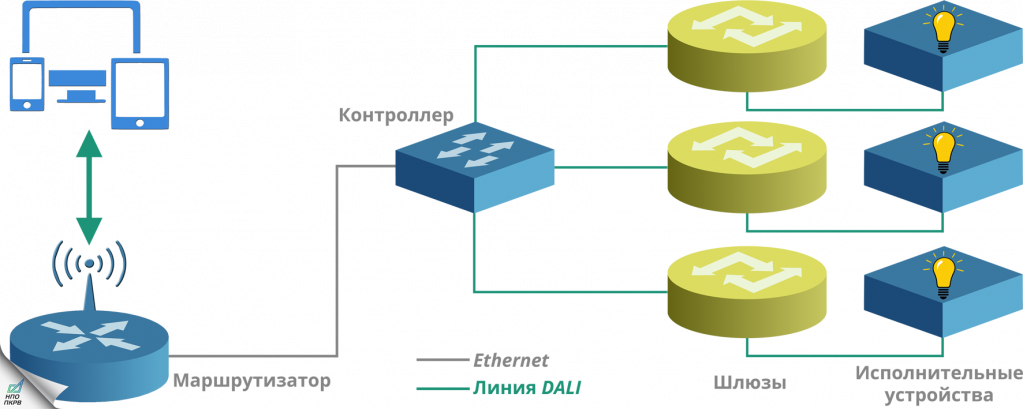

    Структура системы управления освещением



    УРОВНИ СИСТЕМЫ УПРАВЛЕНИЯ:

    1. Контроллер – «мозг» «Умного дома» со встроенным программным обеспечением, который активирует команды автономно или выполняет задачи, заданные человеком в «ручном режиме».

    2. Информационная шина со шлюзами и маршрутизаторами является связующим звеном («нервной системой») "Умного дома". Передает команды от управляющих устройств к исполнительным.

    3. Исполнительные устройства - устройства непосредственно исполняющие команды (датчики движения, «умные» выключатели, «умные» розетки, датчики света, климат-контроллеры, светильники, «умные» диммеры и т.п.)



    Автоматическая система мониторинга

    На сегодняшний день большинство систем мониторинга, работающих без подключения к сети передачи данных, не позволяют оперативно реагировать на изменения температуры, влажности, освещенности, вибрации, давления, а лишь фиксируют произошедшие события, не позволяя изменить их ход.

    Применение автоматической системы мониторинга, исключающей вмешательство человека в сбор и обработку данных, которая позволит заказчику оперативно реагировать на отклонения регистрируемых параметров и, как следствие, избежать порчи продукции является актуальной задачей.

    Предлагаемая «НПО ПКРВ» автоматическая система мониторинга позволяет автономно производить регистрацию необходимых параметров и передавать информацию по беспроводному каналу связи на базовую станцию, с последующей передачей по GSM на внешний сервер.

    Автоматическая система мониторинга может быть выполнена в 2 исполнениях:
    1. Автономный логгер + шлюз
    2. ALL IN ONE (автономный логгер с функцией передачи информации по GSM на внешний сервер)

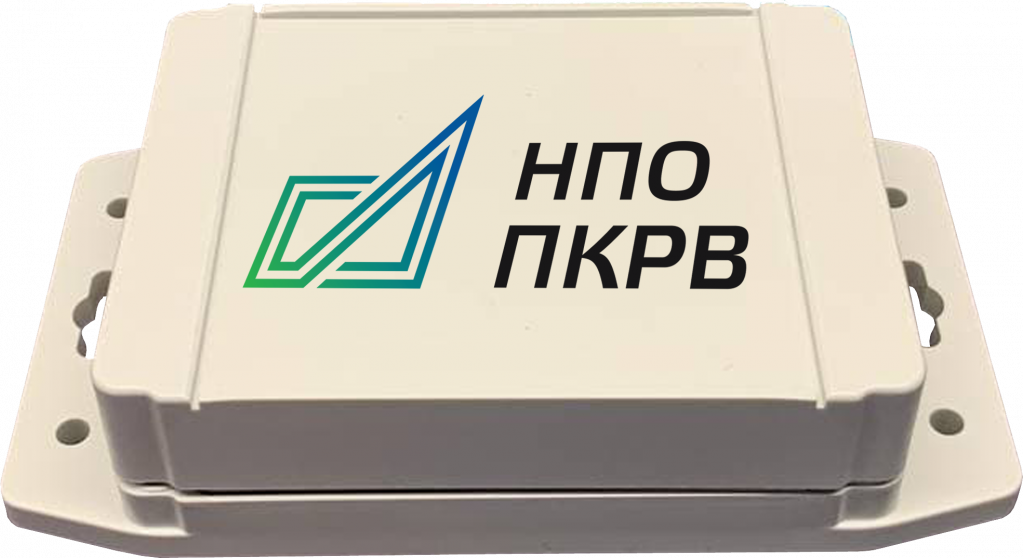

    Автономный логгер («Датчик»)

    «Датчик» представляет собой мобильное устройство, обеспечивающее возможность измерения, хранения и передачи следующих параметров:

    • Температура (диапазон -40...+50 ⁰С, точность 0.5⁰С);
    • Влажность (диапазон 0-100%, точность 2%);
    • Давление (диапазон от 50-115 кПа);
    • Вибрация (±2g);
    • Освещенность;
    • Уровень СО/СО2;
    • Уровень заряда батареи.

    Измеренные значения параметров сохраняются во внутреннюю память устройства, обеспечивающей хранение измерений за период не менее 60 суток. Интервал измерений устанавливается удаленно в диапазоне 1-60 мин с шагом 1 мин. Конструктивное исполнение датчика удовлетворяет требованиям IP67. Передача данных на шлюз осуществляется по радиоканалу на частоте 868,7- 869,2 МГц.

    Шлюз

    Шлюз представляет устройство с возможностью настенного монтажа и подключения внешней антенны. Шлюз по радиоканалу получает информацию от датчиков и передает ее через мобильный интернет на внешний сервер. Шлюз обслуживает до 1000 датчиков одновременно. Конструктивное исполнение шлюза удовлетворяет требованиям IP66. Конфигурирование шлюза осуществляется через web интерфейс.


    ALL IN ONE

    All in one датчик представляет собой мобильное устройство. обеспечивающее возможность измерения, хранения и передачи следующих параметров:

    • Температура (диапазон -40...+50 ⁰С, точность 0.5⁰С);
    • Влажность (диапазон 0-100%, точность 2%);
    • Давление (диапазон от 50-115 кПа);
    • Вибрация (±2g);
    • Освещенность;
    • Уровень СО/СО2;
    • Уровень заряда батареи.

    Измеренные значения параметров сохраняются во внутреннюю память устройства. Емкость внутренней памяти обеспечивает хранение измерений за период не менее 7 суток. Передача данных на внешний сервер осуществляется в режиме GSM. Срок работы устройства без подзарядки не менее 8 суток.
